Гелиос 44-2. Назад к бесконечности.

Недавно дали мне "на поиграться" Гелиос 44-2 под резьбу М42 с безлинзовым переходником Jolos. А так как он дальше 130см не фокусировался по причине разности рабочих отрезков, также получил добро на препарирование, даже без гарантии на счастливый хэппи энд. Раньше я ни мануального фикса в руках не держал, ни объективов не разбирал, поэтому дальнейшие действия рассматривайте как чистой воды авантюру.

Однако с какой стороны подступиться - совершенно не понятно. Шанс, что после откручивания одного из винтиков на руках останестся кучка колец, цилиндров и стекол далеко не нулевой. Нашел инфу для первого этапа: "Объектив состоит из оправы-блока (6), где помещены все оптические детали и диафрагма и наружной оправы (5), с помощью которой происходит осевое перемещение оправы-блока. Оправа-блок завинчена на резьбе (плотно) и стопорным винтом не фиксируется. Чтобы ее вывинтить, нужно держать левой рукой за рифленые углубления на оправе (1), а правой — поводок (2) и установочное кольцо диафрагмы (3)". Ухватился, значить, за кольца, поднатужился, как бы не так, не выходит каменный цветок не откручивается.

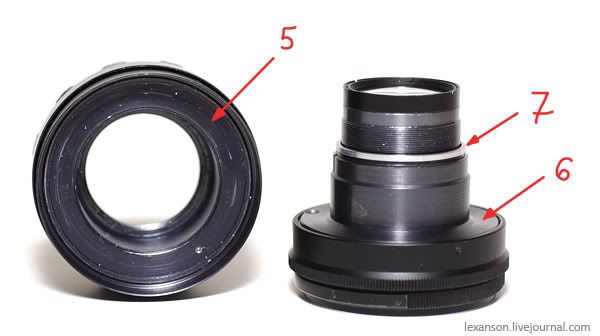

Залил несколько капель WD-40 в резьбу (4) и оставил откмокать. Только на третий день, издав вой раненого зверя и слегка подпортив воздух в комнате, смог раскрутить объектив. Внимательно рассмотрев конструкцию, решил используя любые допуски в конструкции объектива, попробовать сместить оптическую систему ближе к плоскости матрицы. В данном случае, это можно сделать, удалив юстировочное алюминиевое кольцо (7).

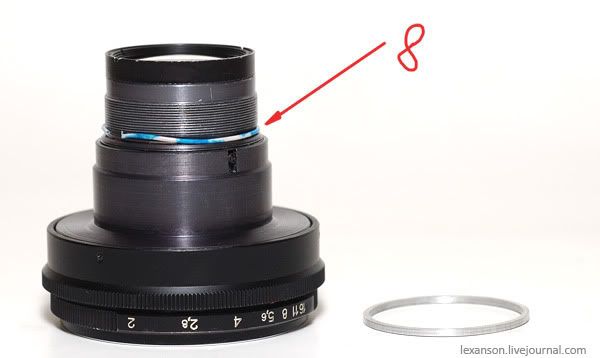

После данной операции и последующей сборки объектива, дистанция увеличилась до трех метров, но появился побочный эффект - заело поводок диафрагмы (2). Сначала было подумал, что в него упитается торцевая часть наружной оправы, но сточив её немного, заедание не исчезло. Истинной причиной оказался контакт внутренних торцов оправы блока (6) и наружной оправы (5). Пришлось искать замену для юстировочного кольца. Оптимально подошел кусок провода витой пары в оболочке (8).

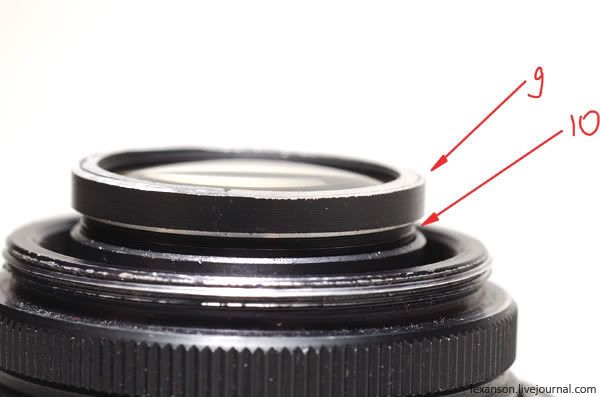

Но бесконечности всё еще не было. Продолжив изучать конструкцию обектива, обнаружил возможность откручивания задней линзы. И где-то на четерёх с четвертью оборотов от состояния "полностью закручено" (10), бесконечность была найдена! Правда снова не без побочного эффекта - зеркало полностью не поднималось, упираясь в оправу задней линзы. Снял задний блок, залепил линзы от греха подальше куском малярного скотча и закрепив в тисах, снял часть толщины оправы (9) напильником.

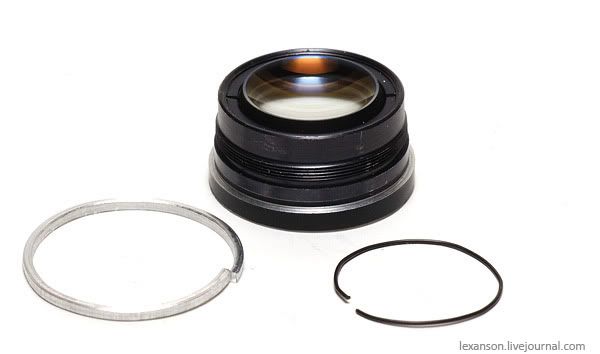

В качестве проставочных шайб для зазора (10) использовал юстировочное кольцо, уменьшив его диаметр и кусок стальки, оставшейся от эксперимента с глазками.



Точную толщину получил немного сточив на шкурке юстировочное кольцо. Блестящие части закрасил чёрным перманентным маркером. В итоге бесконечность вернулась на свое место (11), отметка установленой диафрагмы сместилась немного в сторону (12).

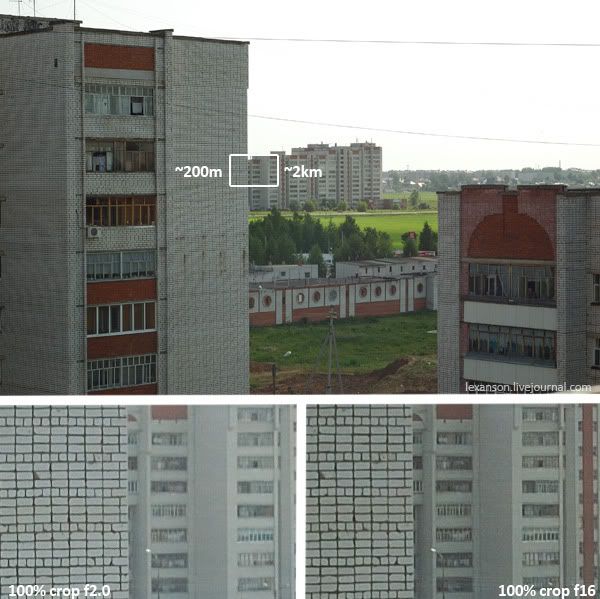

Тестовый снимок. До кирпичного дома около 200 метров, до дальнего - около 2 км.

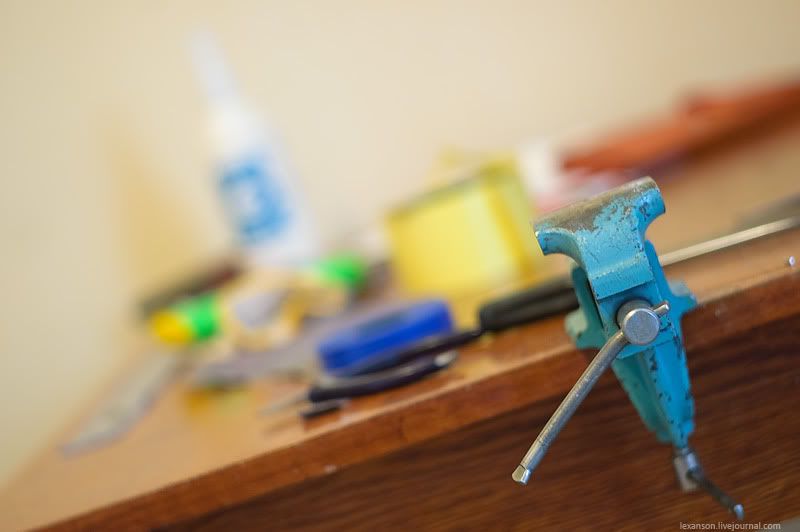

Ну и для души - верстак.
